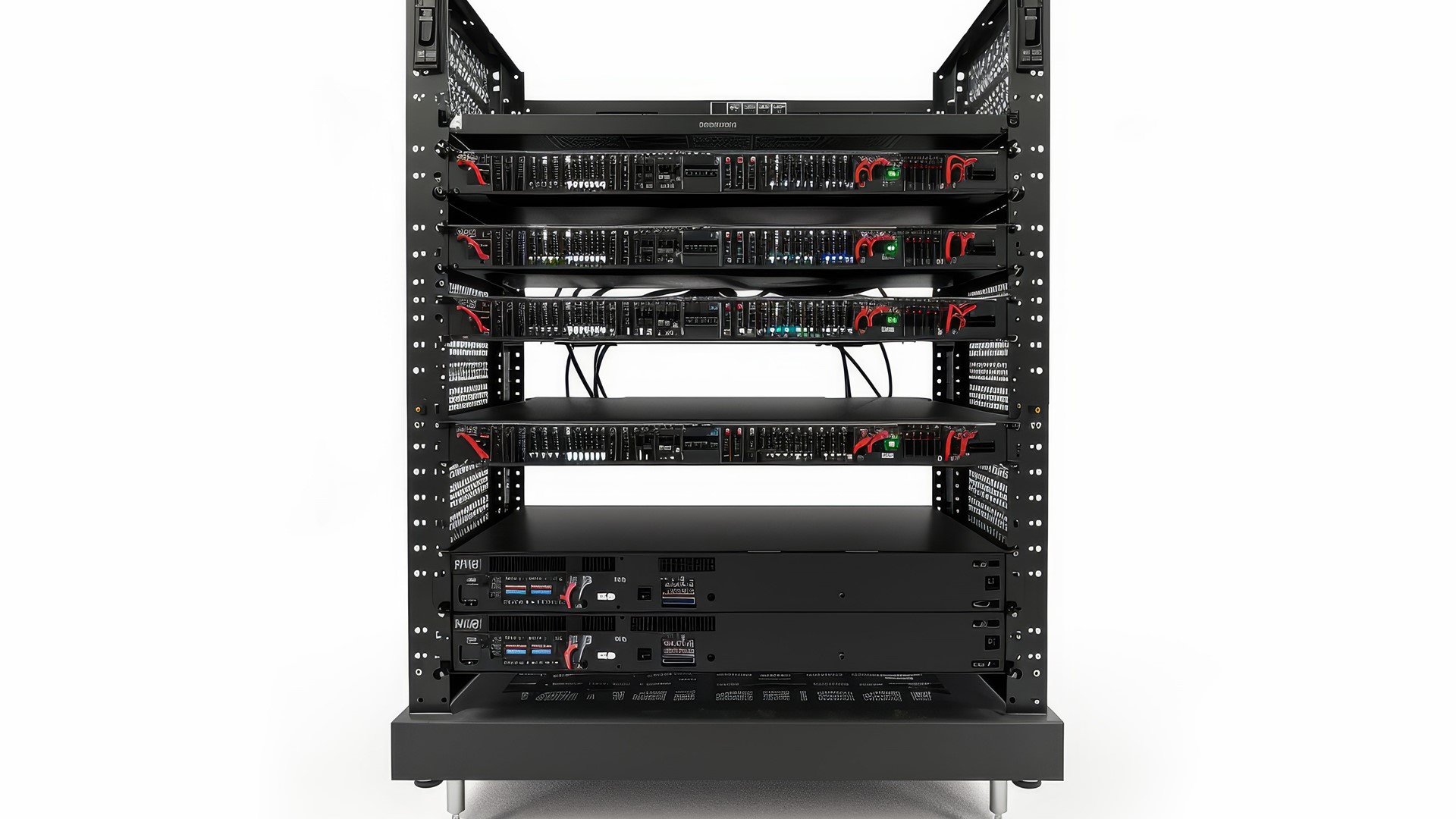

Quando si parla di armadi rack, uno degli aspetti fondamentali da considerare è la scelta delle misure: larghezza, altezza (espressa in unità rack - U) e profondità. Capire quali sono le dimensioni standard, come vengono calcolate e quale configurazione è più adatta alle proprie esigenze tecniche è essenziale per una corretta installazione di server, switch, patch panel o altri dispositivi di rete.
In questa guida completa analizzeremo in dettaglio le misure degli armadi rack 19", la loro altezza in unità U, le profondità e le soluzioni personalizzabili in base alle specifiche necessità di spazio e funzionalità.
Dimensioni standard armadi rack 19″
Gli armadi rack da 19 pollici rappresentano lo standard internazionale per l’alloggiamento di dispositivi elettronici e informatici.
I 19 pollici si riferiscono alla larghezza tra i due montanti interni dell’armadio, ovvero 482,6 mm. Questa misura è stata standardizzata secondo la normativa EIA-310 per garantire la compatibilità tra apparecchiature di diversi produttori.
Oltre alla larghezza interna di 19" (482,6 mm), occorre considerare anche la larghezza esterna, che solitamente varia tra 600 mm e 800 mm, a seconda del modello e dello spazio necessario per la struttura, la ventilazione e il cablaggio.
Differenza tra larghezza interna ed esterna
| Tipo di misura | Valore |
|---|
| Larghezza interna (standard 19″) |
482,6 mm |
| Larghezza esterna (varia in base al modello) |
600 – 800 mm |
Altezza degli armadi rack
L’altezza degli armadi rack non si misura in centimetri, ma in unità rack, identificate dalla sigla "U". Una unità U equivale a 44,45 mm.
Gli armadi rack disponibili in commercio variano tipicamente da 6U a 47U, con formati più diffusi come 12U, 24U e 42U, ciascuno adatto a diversi contesti:
- 6–12U: ideale per installazioni a parete o ambienti ridotti
- 24U: soluzione intermedia per reti aziendali
- 42U–47U: usati in sale server o data center
Tabella di conversione U → mm
| Altezza (U) | Altezza in mm |
|---|
| 6U |
267 mm |
| 12U |
534 mm |
| 24U |
1067 mm |
| 42U |
1867 mm |
| 47U |
2090 mm |
Oltre all’altezza interna (utilizzabile), è importante verificare anche l’altezza esterna complessiva dell’armadio, che comprende zoccolo, piedini e coperchio.
Profondità dell’armadio rack
La profondità è un parametro cruciale nella scelta dell’armadio rack, soprattutto quando si installano server o apparati di grandi dimensioni. Le profondità standard più comuni sono:
- 600 mm: adatto per patch panel, switch e dispositivi compatti
- 800 mm: ideale per piccole reti e installazioni miste
- 1000–1200 mm: necessaria per server di grandi dimensioni e gestione dei cavi posteriori
Profondità interna vs esterna
Spesso si distingue tra profondità esterna dell’armadio (misura totale) e profondità utile interna, ovvero quella realmente disponibile tra i montanti regolabili per montare le apparecchiature.
Misure avanzate e soluzioni personalizzate
Oltre agli armadi standard, esistono formati alternativi o personalizzati per rispondere a esigenze specifiche:
- Half rack: armadi alti circa la metà (20–24U), ideali per ambienti con spazio limitato.
- Mini rack: 6–12U, spesso da muro, per piccoli impianti o ambienti domestici.
- Armadi extra larghi o profondi: per migliorare la ventilazione o gestire cavi abbondanti.
- Rack su misura: realizzati secondo le esigenze del cliente (industria, broadcasting, impianti audio-video).
Quando si lavora in ambienti complessi come data center o armadi tecnici condivisi, è importante considerare anche lo spazio per l'apertura delle porte, la gestione dei cavi e la ventilazione.
Checklist finale per la scelta dell’armadio rack:
- Larghezza interna: standard 19″ (482,6 mm)
- Altezza in U: da definire in base al numero e alla dimensione dei dispositivi
- Profondità utile: scegli in base alle dimensioni dei server e alla necessità di spazio per i cavi
- Larghezza/altezza/profondità esterne: verifica sempre in base all’ambiente di installazione
